Данный раздел посвящен проектам систем диспетчеризации АСКУЭ и энергоучета. Здесь представлены программное обеспечение и оборудование, которые поставляет ИнСАТ для подобных систем, а также услуги, которые ИнСАТ может оказать по их разработке и внедрению.

MasterSCADA - программное обеспечение для систем диспетчеризации, энергоучета и АСКУЭ Программное обеспечение для систем диспетчеризации - MasterSCADA

Для создания систем диспетчеризации и АСКУЭ компания ИнСАТ предлагает MasterSCADA - один из лидирующих на российском рынке продуктов. Это вертикально интегрированный и объектно ориентированный программный комплекс для разработки систем управления и диспетчеризации. Ниже приведены примеры проектов, реализованных на MasterSCADA. Набор примеров не является исчерпывающим. Список ведрений MasterSCADA насчитывает уже много тысяч систем, которые успешно работают на территории СНГ. Подробное описание MasterSCADA представлено в разделе Программное обеспечение.

Оборудование для систем диспетчеризации, энергоучета и АСКУЭОборудование для диспетчеризации, энергоучета и АСКУЭ

Компания ИнСАТ поставляет широкий спектр оборудования для систем сбора данный, АСКУЭ, учета и управления. В большенстве приведенных ниже примеров используются аппаратные средства, поставляемые ИнСАТ. Подробную информацию о номенклатуре и стоимости предлагаемого нами оборудования для систем диспетчеризации и энергоучета можно получить в разделе Оборудование .


Разработка и внедрение систем диспетчеризации, энергоучета и АСКУЭ Инжиниринг в области автоматизации, диспетчеризации и АСКУЭ

Компания ИнСАТ может выполнить весь комплекс работ по разработке и внедрению систем управления, АСКУЭ и учета для любых объектов промышленности, энергетики и ЖКХ. С перечнем оказываемых услуг можно познакомиться в разделе Услуги.






Примеры систем диспетчеризации, АСКУЭ и учета ресурсов

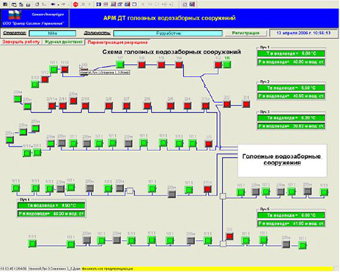

Диспетчеризация головных водозаборных сооружений

Диспетчеризация насосных станцийОбъектом управления является технологическое оборудование артезианских скважин (общее число 80 скважин), находящееся в павильонах над артезианскими скважинами и водоводы (5 водоводов) системы водозабора.

Проект включает в себя систему автоматического управления (САУ) скважного насоса, систему блокировок и защит, а также системы диспетчеризации состояния оборудования и технического учета воды. Система обеспечивает информацией оперативный персонал, специалистов и руководителей, реализует автоматическое управление оборудованием артезианской скважины, дает возможность задавать параметры автоматического режима, а также позволяет включать (выключать) скважный насос дистанционно с АРМа диспетчера головных водозаборных сооружений.

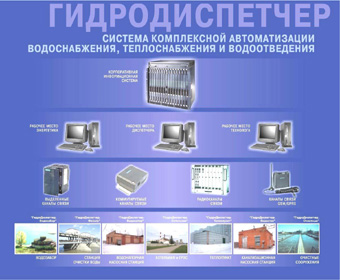

Система автоматизации для водопроводно-канализационного и теплоэнергетического хозяйств «ГидроДиспетчер»

Диспетчеризация на Master SCADAСистема «ГидроДиспетчер» предназначена для автоматизации и мониторинга процессов водо-, теплоснабжения и водоотведения. Она позволяет провести автоматизацию полного цикла водоснабжения и водоотведения: от забора воды на грунтовых или поверхностных водозаборах и до очистки стоков на очистных сооружениях.

Сроки выполнения проекта 2-3 месяца с конечной сдачей системы, проведением приемо-сдаточных работ и подписанием соответствующих актов.

Срок окупаемости - менее 2 лет. Экономический эффект составляет миллионы рублей в год. Помимо значительного сокращения затрат, повышается качество и оперативность управления.

Система диспетчеризации распределенных объектов Курганводоканала

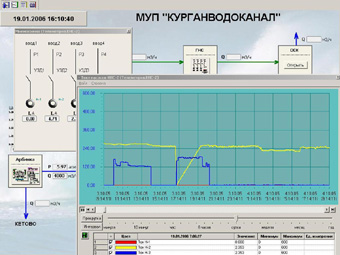

Диспетчеризация КурганводоканалОбъект: городские сети водоснабжения, пункт водозабора, насосные станции третьего подъема, канализационные насосные станции.

Для сбора данных с объектов используется радиоканал. Система построена с применением контроллеров телемеханики «КОРАТ» КТ-Р (КТЦ «Автоматика и метрология»). Посредством Интернет-технологий с любого рабочего места, входящего в сеть водоканала, можно просмотреть любые мнемосхемы, отчеты и графики текущих и архивных значений параметров объектов и сетей водоснабжения.

Никакого специализированного обучения MasterSCADA не потребовалось, весь проект был разработан, отлажен и внедрен за 2 месяца силами двух программистов.

Автоматизированная система учета водоотведения канализационной насосной станции

Учет ресурсов

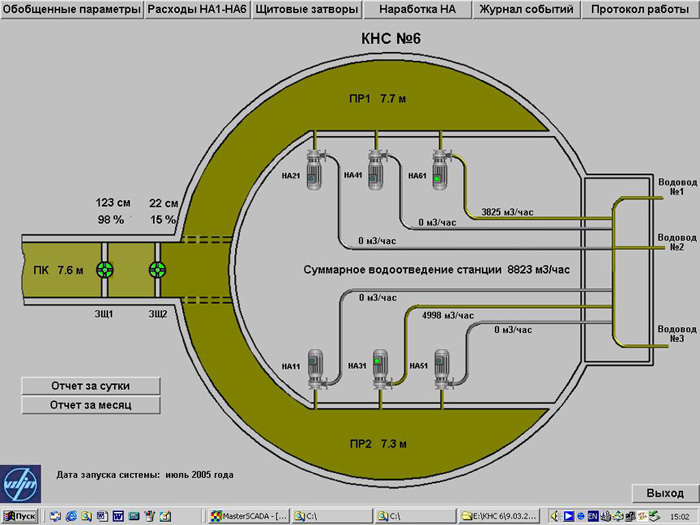

Объект автоматизации - районная канализационная насосная станция (КНС) c насосными агрегатами производительностью 1500 – 7000 м3/час с электродвигателями 6 кВ. Для реализации учета КНС оборудована приборами измерения основных технологических параметров водоотведения.

В расчетах фактического водоотведения используются архивные данные расходомеров (часовой архив) и время работы насосного агрегата в течение часа. Расчет времени работы насосного агрегата ведется в Master SCADA с периодической записью наработки в MS SQL server. Расчет фактического водоотведения производится в MS SQL server с заданной периодичностью. На основании расчетных часовых данных в MS SQL server формируются суточные записи по водоотведению станции.

Автоматизированная система коммерческого учета отпуска питьевой воды потребителям (АСКУ ПВ)

Коммерческий учет потребления питьевой воды

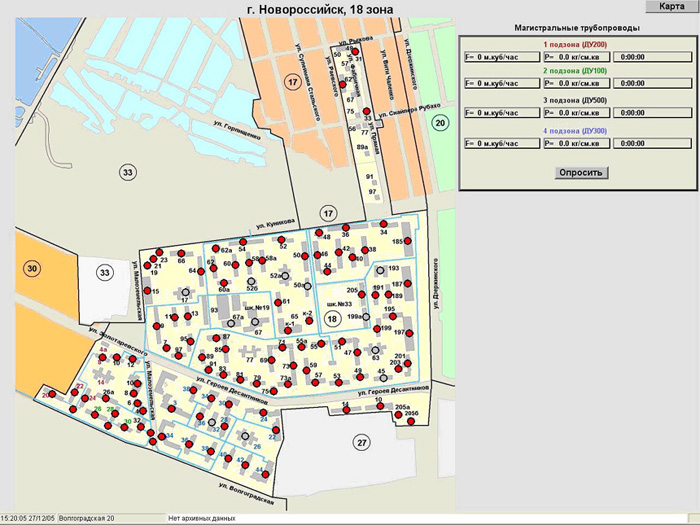

В г. Новороссийске реализована перва очередь системы коммерческого учета питьевой воды.

Функции системы: обеспечение приборного учета потребляемой питьевой воды каждым объектом водопотребления, отдельными потребителями с учетом принадлежащих им объектов; контроль балансов водоснабжения с возможностью распределения потерь по технологическим группам (транспортировка – потребление) и местам возникновения затрат; выявление источников неучтенных расходов и скрытых потерь и внедрение системы активного поиска утечек; контроль лимитов питьевой воды (ПВ); поддержка принятия эффективных управленческих решений по вопросам подачи питьевой воды потребителям; определение стратегии адресных, оптимально эффективных инвестиций, необходимых для модернизации и развития системы водоснабжения

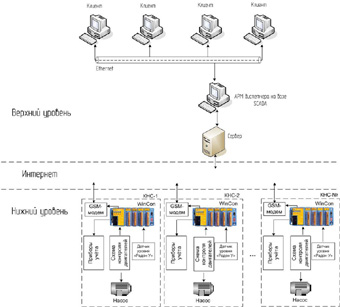

Автоматизированная система оперативного дистанционного управления канализационными насосными станциями

Диспетчеризация канализационных станций

Заказчиком системы выступал МУП «Водоканал Воронежа». На каждой канализационной станции для сбора стоков имеется приёмная ёмкость. Уровень в емкости управляется насосами откачивающими стоки в очистные сооружения.  Объектами управления являются насосы, приточно-вытяжная вентиляция, дренаж.

Реализована система мониторинга и управления сетью канализационных станций. Она состоит из двух уровней: 1.Верхний (диспетчерский пункт) – АРМ (компьютер, подключенный к сети Internet). На АРМ диспетчера установлена Master SCADA, которая через ОРС-сервер подключается к серверу обмена с приборами. 2. Нижний уровень (канализационные насосные станции) – контроллеры WinCon (IСР DAS), обеспечивающие автоматическое управление работой оборудования, обмен информацией с верхним уровнем, связь с приборами учёта.

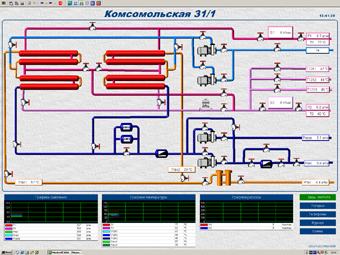

Система дистанционного мониторинга ЦТП Уфы. АСКУЭ

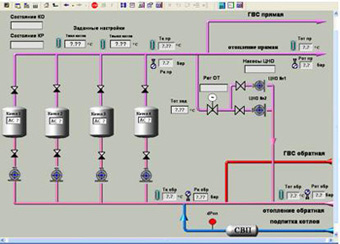

Диспетчеризация ЦТП. ЭнергоучетРеализованная система обеспечивает выполнение следующих функций: регулирование температуры отопления по графику и температуры горячего водоснабжения (ГВС); регулирование давления подачи горячего и холодного водоснабжения (ХВС); коммерческий учет тепловой энергии; обеспечение защитного отключения двигателей насосов в аварийных режимах; обеспечение надежной работы запорной арматуры, регулирующих клапанов; мониторинг основных технологических параметров ЦТП в сетевом контуре, контуре отопления, контуре ГВС и ХВС, а именно давлений и температур в подающих и обратных трубопроводах, величин расходов теплоносителя. Анализ этих параметров во времени позволяет определить развитие предаварийной ситуации в сети.

Для оптимизации интегральных затрат выбрано решение с применением двух каналов связи. Основной – радиоканал на выделенной частоте 160 Мгц 1200 bps с ретрансляцией данных, резервный канал для внеочередной или аварийной связи – сотовая связь в стандарте GSM.

Система автоматизации теплосетей

Диспетчеризация тепловых сетейОбъект: теплосети (котельные, ИТП) городов Климовск, Подольск, пос. Мещерское

Автоматика объекта (контроллер Трансформер, Электротехническая Компания) по его инициативе обеспечивает за минимальное время доставку по каналам сотовой связи сообщения об аварийных ситуациях. Диспетчерская по заданному расписанию производит периодический последовательный опрос состояния и параметров объектов. На каждом объекте контролируется его состояние, ресурс оборудования и аварийные ситуации.

Описанная система обеспечивает расширение с минимальной трудоемкостью работ. Система является типовой и внедрена на многих других объектах. Разработчик: ЗАО «Электротехническая Компания»

Автоматизированная система учета тепловой энергии на тепловыводах Новосибирских ТЭЦ

Энергоучет

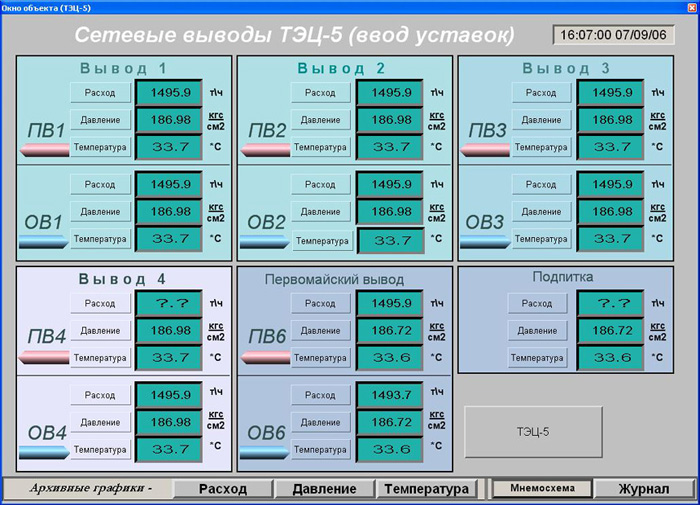

Созданная система АСКУЭ охватывает тепловые выводы четырех ТЭЦ в г. Новосибирске и одной ТЭЦ в Новосибирской области.

На каждой из пяти ТЭЦ Master SCADA установлены узлы энергоучета. Эти узлы оборудованы приборами ТСРВ-20 (компания "Взлет"). Для взаимодействия с узлами энергоучета используется ОРС-сервер. Полученные данные  выводятся на АРМ сменного персонала Главного щита управления ТЭЦ (всего 5 АРМов). Инженерно-технический персонал «Новосибирскэнерго» получил доступ ко всем документам проекта с помощью Internet-сервера Master SCADA. По корпоративной оптоволоконной сети «Новосибирскэнерго» данные поступают на серверы в центр сбора и обработки информации и накапливаются в БД MS SQL.

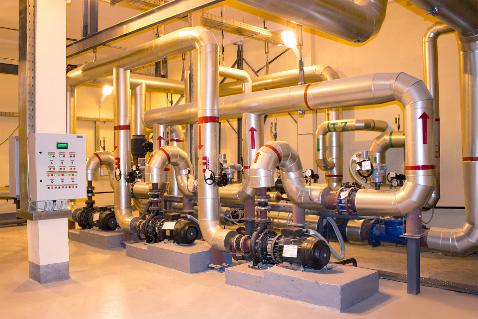

Система диспетчеризации для РТС и ЦТП

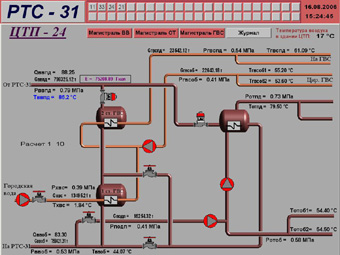

Диспетчеризация РТС и ЦТПЗаказчик: филиал «Северо-Западный» №9 ОАО «МОЭК», г. Москва.

Объект: РТС и ЦТП, а также отдельные узлы учета.

Решаемые задачи: система осуществляет информационное обеспечение оперативного персонала, специалистов и руководителей, позволяет своевременно предупреждать и выявлять аварийные ситуации, обеспечивает формирование отчётных документов непосредственно на рабочих местах специалистов.

Региональная диспетчерская система газопроводной сети

Диспетчеризация ГРПЗаказчик: ОАО «Уральские газовые сети», Екатеринбург. Региональная газораспределительная организация Свердловской области.

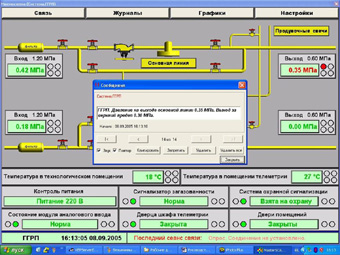

Наблюдаемыми объектами являются газорегуляторные пункты (ГРП) газопроводной сети Свердловской области, объединенные в сегменты по признаку принадлежности к территории, обслуживаемой одним межрайонным трестом газового хозяйства (МТГХ), включающим аварийно-диспетчерскую службу (АДС). ГРП реализует функцию понижения давления природного газа и подачи его потребителю и представляет собой сооружение с технологическим помещением, содержащим систему газопроводов, оснащенных запорной, редуцирующей и предохранительной газовой аппаратурой. Во вспомогательном помещении размещены отопительный котел и электрооборудование.

В результате внедрения возросла в десятки раз скорость реагирования оперативных служб. Предотвращены несколько аварий. Сохранено от повреждения газовое и отопительное оборудование в зимний период при отказе котла. Предотвращено хищение оборудования ГРП. Получен неизвестный ранее статистический материал, который использован при тонкой настройке линий редуцирования и для планирования капитального ремонта оборудования. Сокращены людские ресурсы и затраты на транспорт в результате отказа от ежедневных объездов ГРП.

Автоматизированная система мониторинга "Энергоучет сахарного комбината" (АСМ "Энергоучет СК")

Объект контроля:

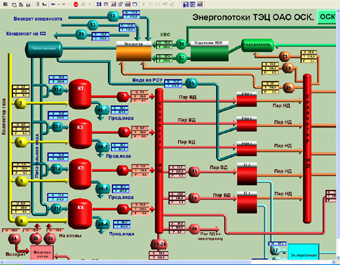

АСКУЭОбъектом АСКУЭ является технический учет всех материальных и энергопотоков сахарного комбината: газа, пара, воды, конденсата, сырья и продукции. Сахарный комбинат состоит из двух основных частей – генерирующей мощности (ТЭЦ) и производства – сахарного завода (СЗ). В ТЭЦ поступают природный газ, вода и электроэнергия. ТЭЦ вырабатывает пар высокого давления, который поступает на вход паровых турбогенераторов, а также на редукционно – охладительную установку (РОУ), где давление понижается и он увлажняется. Турбогенераторы (ТГ) вырабатывают электроэнергию, которая затем используется в производстве. Пар после ТГ и РОУ направляется в коллектор низкого давления, откуда поступает основному потребителю (СЗ). ТЭЦ отпускает также горячую воду на отопление заводского поселка. На сахарный завод поступает сырье (сахар-сырец, свекла, каменный уголь, известь), а вырабатывается сахар (в мешках), патока и жом.

Результаты внедрения:
Внедренная АСКУЭ обеспечила специалистов и руководство предприятия достоверной информацией, позволяющей провести анализ «узких мест» в энергоснабжении. Она дала возможность в режиме реального времени оценивать составляющие себестоимости продукции, реализуя концепцию «прозрачного» предприятия.

Диспетчеризация тепличного комплекса "Овощевод"Диспетчеризация

Объект контроля:
Объектом управления является тепличный комплекс, который состоит из двух бригад, к одной из которых относятся четыре теплицы, ко второй - пять. Задача управления для каждой теплицы состоит в поддержании заданного уровня температуры воздуха в ключевых точках теплицы в пределах допусков.

Состав системы:

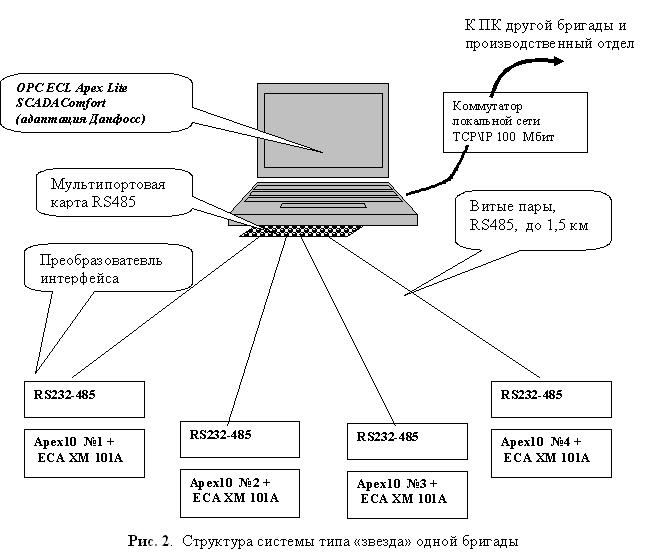

Система включает две объединенных между собой диспетчерских, в соответствии с числом производственных бригад. Каждая теплица оснащена шкафом управления с индивидуальным контроллером Apex 10, дополненным модулем ЕСА ХМ 101. Такая конфигурация оказалась оптимальной для управления 3-мя – 4-мя отопительными контурами одной теплицы и позволила унифицировать электрические решения по шкафам автоматики в рамках проекта. Контроллеры связываются с диспетчерскими по витым парам стандарта RS485 в структурах типа «звезда». Связь между диспетчерскими и удаленными абонентами управленческих подразделений осуществляется по локальной сети Ethernet. Обмен информацией обеспечивается фирменным ОРС сервером Данфосс. Визуализация процесса, ведение архива, генерация диагностических сообщений на пунктах оператора согласно современным стандартам обеспечивается SCADA системой MasterComfort, адаптированной и поставленной ООО Данфосс. Для обеспечения сетевых соединений продукт дополнен Интернет клиентами Inet-5.

Автоматизированная система коммерческого учета электроэнергии на ОАО "ПЕРМТРАНСЖЕЛЕЗОБЕТОН"

АСКУЭРеализованная АСКУЭ предназначена для эффективного и достоверного технического автоматизированного учета электроэнергии на заводах и предприятиях различных областей промышленности, формирования отчетных документов и передачи информации в центр сбора информации.

Сбор числоимпульсной информации о потребленной электроэнергии осуществляется модулем дискретного ввода Т3702. Для защиты от бросков, провалов и сбоев в электропитании системы сбора информации в каждом шкафу предусмотрено устройство бесперебойного питания. В качестве счетчиков применены счетчики активной электроэнергии СЭТ-4ТМ.02.2 и ПСЧ-4А.05.2. Связь счетчиков - по числоимпульсным каналам. В качестве устройства сбора информации от счетчиков используются интеллектуальные клеммные модули "ТЕКОНИК" производства "ТЕКОН" Москва. Основой отображения информации в предложенной системе является MasterSCADA - вертикально интегрированная SCADA и Softlogic система, производства ЗАО НПФ "ИнСАТ". Преимуществом использования SCADA - систем перед специализированными программами учета электроэнергии является возможность объединения учета всех типов ресурсов в одной программе
