| Заказчик: котельные городских теплосетей и предприятий Описание объекта: Объектом автоматизации является котельная, в состав которой входят водогрейные, либо паровые котлы, газорегуляторная установка, системы водоподготовки, подготовки топлива, деаэрационно-питательная установка, насосы различного назначения, газоанализаторы, вентиляционная система, узлы учета энергоресурсов, и другое вспомогательное оборудование. На базе пакета программ Master SCADA внедрен ряд проектов по автоматизации котельных, оборудованными котлами типа ДЕ, ДКВР, КВГМ. Решаемые задачи:
Система управления котлом обеспечивает: - автоматическую подготовку котла к розжигу
- автоматический розжиг горелок
- управление нагрузкой и оптимизацию соотношения топливо-воздух
- управление тепловым режимом работы котла
- защиту, сигнализацию и блокировки работы котла при неисправностях
- поагрегатный учет энергоресурсов
Система управления общекотельным оборудованием обеспечивает: - управление деаэрационно-питательной установкой
- управление насосами, автоматический ввод резервного насоса, переключение насосов в зависимости от количества отработанных часов
- контроль и управление параметрами общекотельного оборудования, поддержание температурных графиков по температуре наружного воздуха
- учет выработанной и потребленной энергии, расчет удельных норм расхода топлива на выработку тепловой энергии.
Основные технические решения :
В состав комплекса технических средств автоматизированной системы управления котельной входят: | | - центральный диспетчерский пульт (ЦДП), состоящий из одного или нескольких АРМ операторов
- шкафы автоматики котлов и общекотельного оборудования

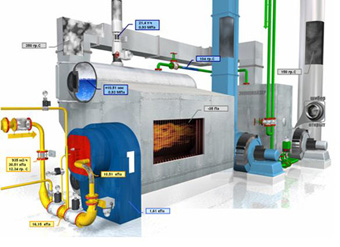

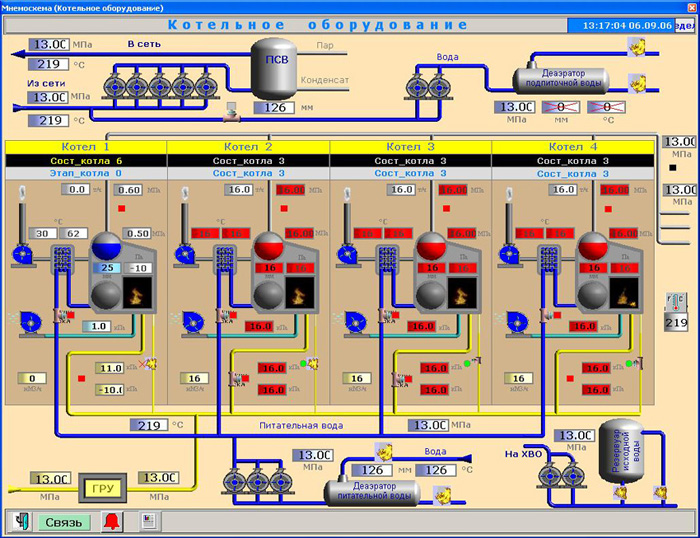

Центральный диспетчерский пульт предназначен для дистанционного управления технологическим процессом, отображения всей технологической информации о состоянии объекта управления в виде мнемосхем, графиков, таблиц, формирования отчетной документации.
Шкафы автоматики предназначены для автоматизированного управления оборудованием котельной и включают в себя: - промышленный контроллер Modicon TSX Premium (Schneider Electric) со встроенным портом Ethernet 100Мбит/с для обмена информацией между шкафами автоматики и АРМ операторов
- цветную сенсорную панель оператора Magelis (Schneider Electric) со встроенными архивами для управления объектом, в случае необходимости со шкафа по месту
- твердотельные и развязывающие реле, преобразователи
- коммутационная и светосигнальная аппаратура, звуковая сигнализация
Результат и эффект внедрения: - повышение надежности работы котельной
- экономия электроэнергии 20-40% за счет регулирования частоты вращения двигателей вентиляторов дымососов
- экономия топлива 2-6% за счет оптимального поддержания соотношения топливо-воздух
- протоколирование и архивирование информации, анализ работы операторов и оборудования, разбор аварийных ситуаций на основании архивных данных
- улучшение условий труда обслуживающего персонала
Разработчик: НПП “ВНЕДРЕНИЕ ИНФОРМАЦИОННЫХ УПРАВЛЯЮЩИХ СИСТЕМ” ("ВИУС")
|
