Функции системы: - регулирование температуры отопления по графику и температуры горячего водоснабжения (ГВС)
- регулирование давления подачи горячего и холодного водоснабжения (ХВС)
- коммерческий учет тепловой энергии
- обеспечение защитного отключения двигателей насосов в аварийных режимах
- обеспечение надежной работы запорной арматуры, регулирующих клапанов
- мониторинг основных технологических параметров ЦТП в сетевом контуре, контуре отопления, контуре ГВС и ХВС, а именно давлений и температур в подающих и обратных трубопроводах, величин расходов теплоносителя. Анализ этих параметров во времени позволяет определить развитие предаварийной ситуации в сети
Описание системы: Для оптимизации интегральных затрат выбрано решение с применением двух каналов связи. Основной – радиоканал на выделенной частоте 160 Мгц 1200 bps с ретрансляцией данных, резервный канал для внеочередной или аварийной связи – сотовая связь в стандарте GSM. Радиоканал экономически эффективен при построении в районе 5-8 объектов (ЦТП) с высокорасположенными антеннами на крышах домов, которые используются как ретрансляторы данных, что позволяет антенны остальных объектов устанавливать снизу. Протокол обмена – Modbus RTU. Протокол обеспечивает высокую достоверность получаемых данных за счет применения циклического контроля. Режим с одним мастером исключает в эфире возможные столкновения, коллизии, но увеличивает с ростом числа объектов время доставки сообщения об аварии. Контроллеры: модульные контроллеры компании FRACTAL. Контроллер между запросами от «мастера» измеряет и обрабатывает аналоговые параметры, ведет журнал дискретных событий. После ответа на запрос мастера журнал событий очищается. Таким образом, имеется возможность обнаружить и короткие по времени аварии. Диспетчерская: построена на базе основного рабочего места оператора, выполняющего функции сбора (OPC-серверы) и отображения данных, к которому по мере необходимости могут подключаться АРМы специалистов для просмотра сводных данных или распечатки отчетов. В связи с тем, что большинство ЦТП однотипны, они представлены на главной мнемосхеме в виде таблицы основных параметров объектов. При выходе за границы уставок верх и низ параметра соответственно окрашивается в красный и синий цвета, при ошибках принимаемых данных в сеансе связи (помеха) строка объекта окрашивается в желтый цвет. Наименование объекта (ячейка таблицы) работает в качестве кнопки вызова детальной мнемосхемы ЦТП. | |

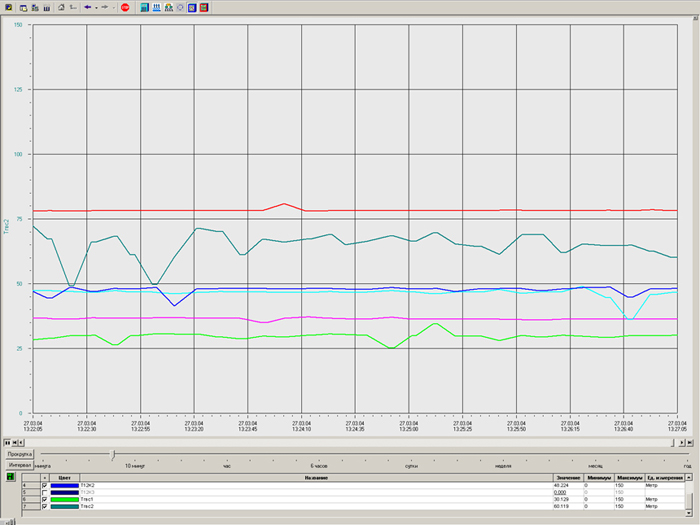

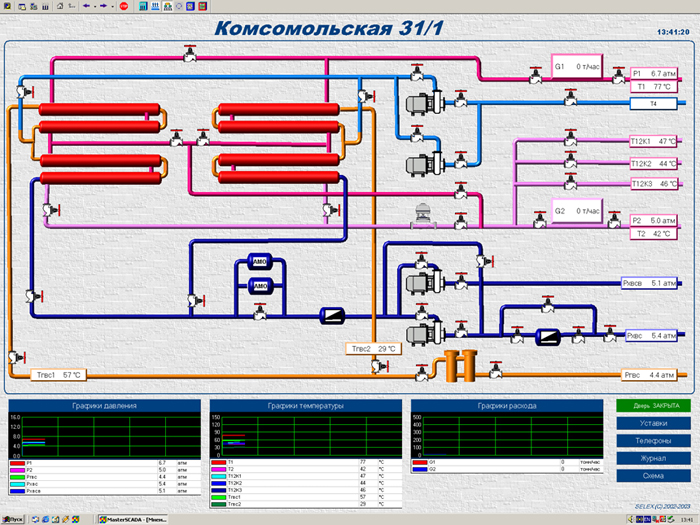

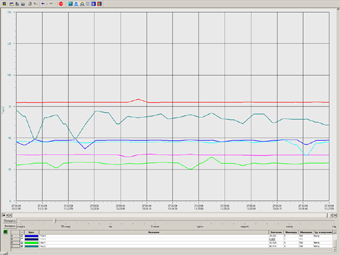

С мнемосхемы ЦТП можно вызывать тренды основных параметров.

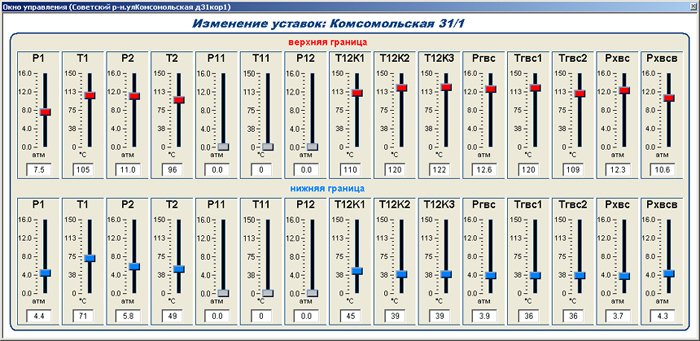

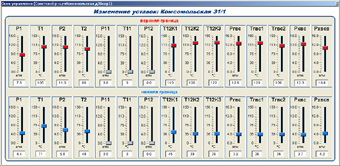

Уставки контроля измеряемых параметров объекта первоначально задаются по умолчанию и могут оперативно изменены при помощи ползунковых задатчиков. Разработчик: ООО «Уралавтоматика» |
