| Заказчик и разработчик: МУП «Курганводоканал» Объект: городские сети водоснабжения, пункт водозабора, насосные станции третьего подъема, канализационные насосные станции Состав системы:

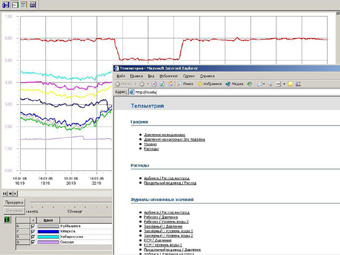

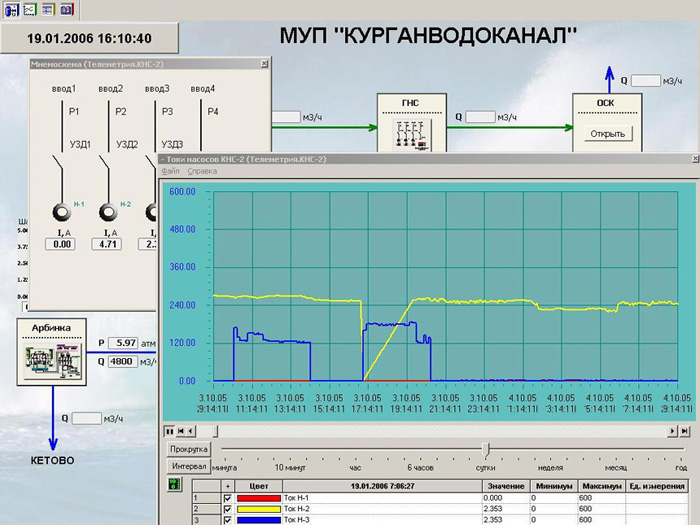

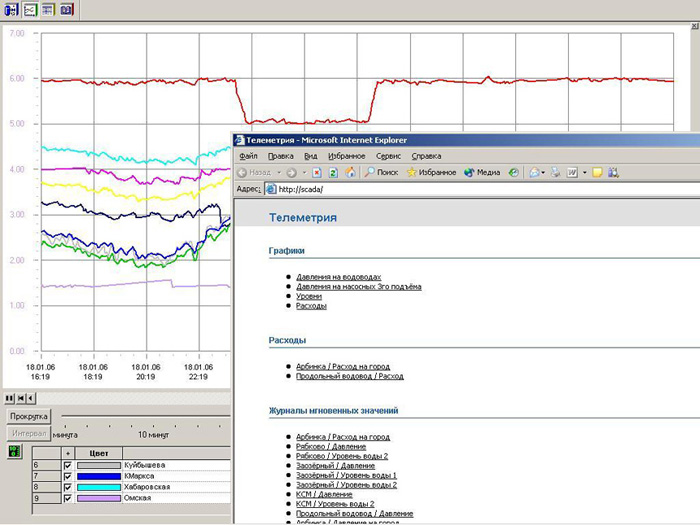

Сбор данных с объектов осуществляется по радиосвязи со скоростью передачи данных 2400 бит/с. Система диспетчеризации построена с применением контроллеров телемеханики «КОРАТ» КТ-Р (КТЦ «Автоматика и метрология»). Посредством Интернет-технологий с любого рабочего места, входящего в сеть водоканала, можно при наличии соответствующих прав доступа просмотреть любые мнемосхемы, отчеты и графики текущих и архивных значений параметров объектов и сетей водоснабжения. Функции системы: - отображение параметров давления, уровней емкостей, токов двигателей насосов
- формирование отчетов по расходам (часовых, суточных, месячных)
- передача данных в БД Oracle для дальнейшей обработки данных
| |
Система сбора данных строилась не с «нуля», а была модернизирована путем замены SCADA системы Trace Mode 4.22 на SCADA-систему Master SCADA. Сроки внедрения:
Никакого специализированного обучения Master SCADA не потребовалось, весь проект был разработан, отлажен и внедрен за 2 месяца силами двух программистов. Следующим этапом модернизации будет постепенная замена морально устаревших контроллеров системы «КОРАТ» на PC-совместимые контроллеры с возможностью передачи данных посредством сотовой связи через GSM/GPRS модемы. Результаты внедрения:
Оперативный контроль давления в диктующих точках городской сети водоснабжения, контроль основного оборудования на водозаборе, насосных станциях третьего подъема, основных канализационных насосных станциях. Возможность просмотра таблиц и графиков текущих и архивных значений параметров объектов и сетей водоснабжения с любого компьютера в сети водоканала. |
