| Заказчик: МУП «Водоканал Воронежа», Воронеж Описание технологического процесса:
Городские канализационные стоки попадают в приёмную ёмкость. При достижении уровнем в приёмной ёмкости определённой отметки, включаются насосы, которые откачивают стоки на очистные сооружения. Объектами управления являются насосы, приточно-вытяжная вентиляция, дренаж. Решаемые задачи: - пуск и останов насосов при достижении уровнем стоков заданных уставок
- автоматический перевод насосов в рабочий или резервный режимы в зависимости от времени наработки каждого насоса
- автоматический запуск резервного насоса при аварии рабочего насоса
- сигнализация о нештатных ситуациях
- управление приточно-вытяжной вентиляцией
- передача данных о работе оборудования, о состоянии пожарно-охранной сигнализации в диспетчерскую, используя канал GPRS
- дистанционное изменение параметров работы оборудования КНС

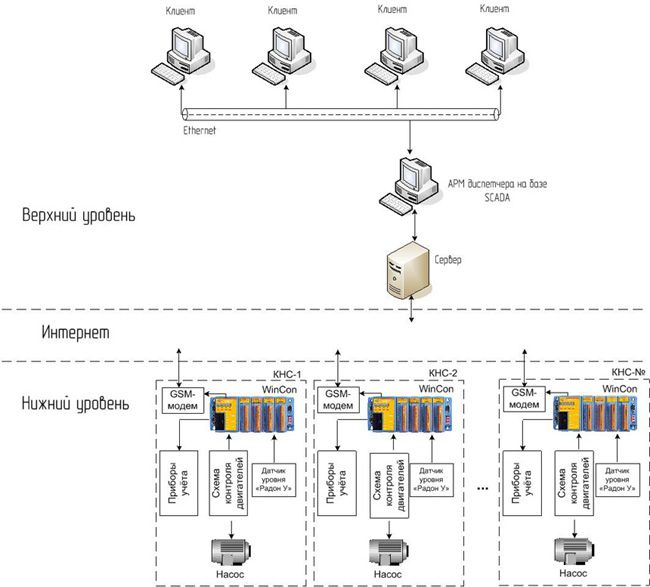

Состав и структура системы автоматизации:
Система состоит из двух уровней: 1.Верхний (диспетчерский пункт) – АРМ (компьютер, подключенный к сети Internet через сервер). На сервере установлена программа «Сервер обмена с приборами». На АРМ диспетчера установлена Master SCADA, которая через ОРС-сервер подключается к серверу обмена с приборами.
| | 2. Нижний уровень (канализационные насосные станции) – контроллеры WinCon (IСР DAS), обеспечивающие автоматическое управление работой оборудования, обмен информацией с верхним уровнем, связь с приборами учёта.  Реализованные функции: - автоматическое управление работой насосами, вентиляцией, дренажом
- обмен информацией между верхним и нижним уровнями через Интернет с использованием GPRS
- сигнализация аварий и событий на нижнем уровне
- ведение архивов текущих и аварийных параметров
- формирование отчётов

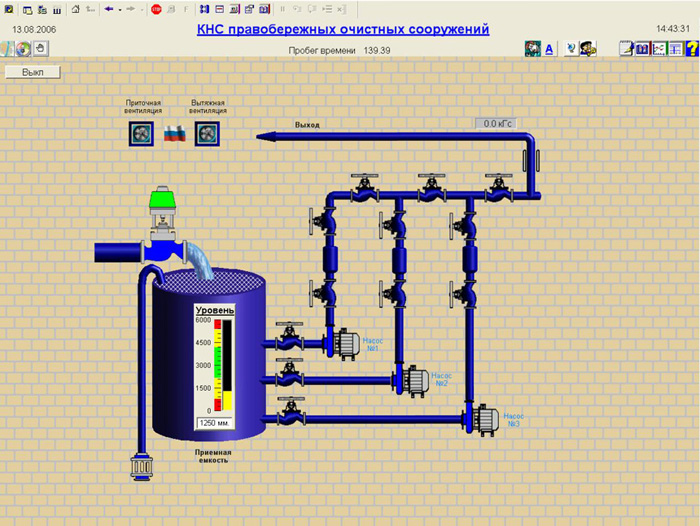

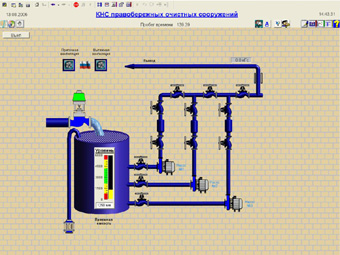

- отображение поступившей информации в виде мнемосхем, графиков, таблиц
Сроки выполнения проекта:
Система разработана в течении 6 месяцев. Результаты и эффект от внедрения:
Снижение количества потребляемых энергоресурсов, увеличение межремонтных периодов оборудования, уменьшение количества обслуживающего персонала. Разработчик: ООО «Монтажавтоматика» |
