| Заказчик: ЗАО «НоваКард», г. Нижний Новгород. ЗАО «НоваКард» - является ведущим производителем пластиковых карт в РФ и производит все виды пластиковых карт: банковские, платежные, SIM-карты и карты предоплаты для операторов мобильной связи, дисконтные, транспортные, клубные, карты для идентификации личности и контроля доступа. Описание технологического процесса:
Объектом управления и контроля являются установки кондиционирования (УК) и вентиляции, обеспечивающих микроклимат на производственных линиях (температура и влажность с повышенной точностью), в производственных помещениях (температура и влажность с повышенной точностью), в административном корпусе (только температура) и в подсобных помещениях (только температура). Для поддержания микроклимата на производственных линиях и в производственных помещениях используется три однотипных установки кондиционирования и вентиляции, состоящие из: - управляемого входного клапана, через который происходит забор воздуха
- контролируемых фильтрующих элементов, производящих очистку поступающего воздуха от механических загрязнителей
- управляемого частотно-регулируемым приводом вентилятора, обеспечивающего нужный расход воздуха для подачи его потребителям
- управляемого узла рекуперации температуры (роторный рекуператор, нагревает поступающий наружный воздух за счёт тепла удаляемого из помещений воздуха без физического смешивания потоков воздуха)
- двух управляемых узлов подогрева воздуха (два водяных калорифера)
- управляемого узла охлаждения воздуха (водяной охладитель с циркулирующей в нём захоложенной водой), узел охлаждения совместно с одним из узлов нагрева также образует узел осушения воздуха
- управляемого узла повышения влажности воздуха (водяной двухступенчатый парогенератор)
- вытяжной системы, состоящей из управляемого вентилятора, фильтра и выходного клапана
- различных датчиков температуры и влажности, концевых выключателей и прочих устройств, контролирующих узлы агрегатов на каждом этапе подготовки воздуха
Решаемые задачи:
Полномасштабная АСУ ТП, включающая систему автоматического регулирования (САР) всех 6 установок кондиционирования (УК), систему блокировок и защит. АСУТП осуществляет информационное обеспечение работы оперативного персонала, управление работой оборудования УК, дает возможность задавать параметры автоматического режима. Состав и структура системы автоматизации:

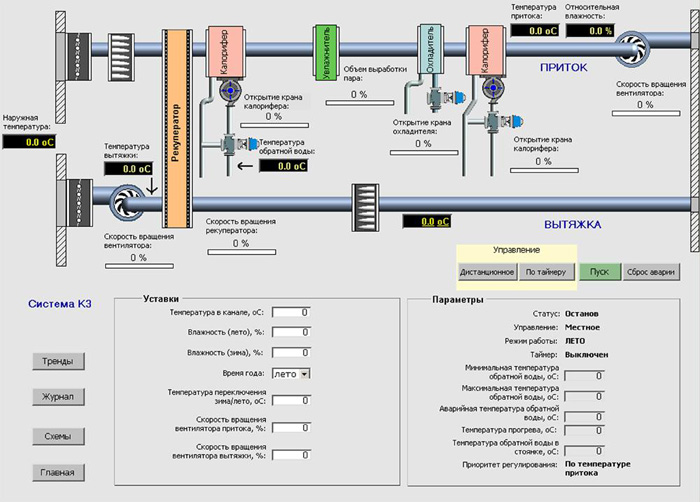

Система состоит из операторского АРМа, к которому по сети Modbus RTU подключены 6 контроллеров SMH2010C (Segnetics). АРМ подключен также к локальной сети предприятия для обеспечения доступа к системе с верхнего уровня и передачи данных во внешнюю базу данных. | | Программное обеспечение АРМа: - система Master SCADA
- Интернет (Интранет) клиенты Master SCADA
Программное обеспечение SMH2010C: - система SMLogix (система программирования контроллера на языке функциональных блоков FBD)
- система SMConstructor (автоматизированное формирование FBD-программы)
Функции системы: - автоматизированное управление узлами УК с поддержанием заданных параметров
- реализация сложных алгоритмов контроля и управления
- информационное обеспечение работы оператора
- ведение архива и просмотр архивной информации по основным параметрам
- обмен информацией с АСУ предприятием
Сроки выполнения проекта:
Система разработана в течение 4 месяцев, из них разработка проекта на Master SCADA заняла один месяц. Результаты и эффект внедрения:
Среди результатов внедрения можно отметить повышенную эффективность работы УК, благодаря оптимальному регулированию технологических процессов, а также снижение времени простоев технологического оборудования за счет повышения надежности системы из-за более рационального использования узлов УК. Кроме этого, снижены производственные и эксплуатационные расходы, повышена эффективность использования теплоносителей и электроэнергии. Разработчик: Компания "Сегнетикс", Санкт-Петербург |
