Описание контролируемой газораспределительной сети:

Наблюдаемыми объектами системы телеметрического контроля «Аксон-1» являются газорегуляторные пункты (ГРП) газораспределительной сети Свердловской области. ГРП, обеспечивающие работу газовой сети, объединены в сегменты по признаку принадлежности к территории, обслуживаемой одним межрайонным трестом газового хозяйства (МТГХ), включающим аварийно-диспетчерскую службу (АДС).
ГРП реализует функцию понижения давления природного газа и подачи его из газовой сети потребителю. Он представляет собой сооружение с технологическим помещением, содержащим систему газопроводов, оснащенных запорной, редуцирующей и предохранительной газовой аппаратурой. Во вспомогательном помещении размещены отопительный котел и электрооборудование.

Решаемые задачи:
Система телеметрического контроля газораспределительной сети «Аксон» является двухуровневой информационной системой обеспечения работы оперативного и обслуживающего персонала МТГХ.

Состав и структура системы автоматизации контроля ГРП газовой сети:
Система автоматизации контроля ГРП газовой сети состоит из семи секторов, каждый из которых включает пункт приема информации (ППИ), размещенный в АДС, и группу объектов контроля - ГРП (от двух до тридцати единиц в разных сегментах). Обмен информацией между ППИ и ГРП производится путем передачи данных по «голосовому» GSM-каналу (9600 кбит/с).
ППИ реализован на базе универсального персонального компьютера со специализированным программным обеспечением и специализированного шкафа связи, содержащего контроллер I7188 (ICP DAS) и терминалы сотовой связи Siemens MC-35i.
Специализированное программное обеспечение ППИ состоит из ОРС-сервера KEPServerEx (Kepware Technologies) и рабочего проекта, разработанного и выполняющегося в среде Master SCADA. Обмен информацией между нижним и верхним уровнями производится по протоколу Modbus RTU.

Реализованные функции:
Система позволяет

• производить опрос состояния ГРП, входящих в контролируемую газораспределительную сеть, с заданным периодом;

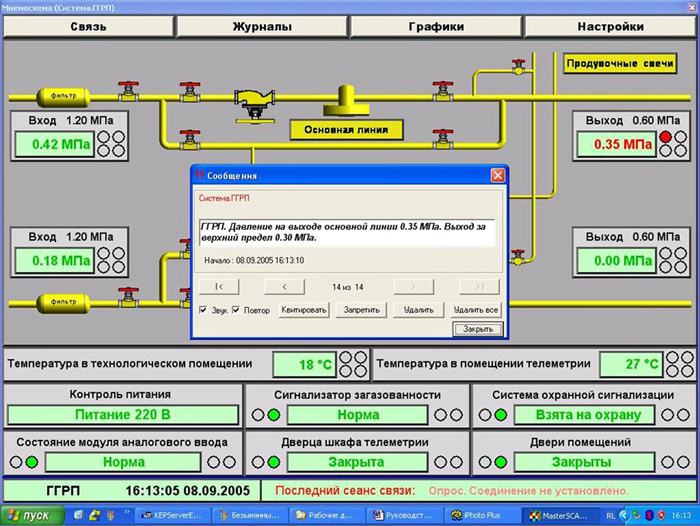

• отображать на компьютерном терминале АДС значения давления газа на входе и выходе ГРП, состояние предохранительно-запорных устройств (открыто/закрыто), уровень концентрации газа в технологическом помещении (норма/авария), температуру воздуха в технологическом и вспомогательном помещениях, наличие напряжения питания 220 В (норма/авария), состояние дверей помещений (открыто/закрыто), санкционированность открывания дверей (норма/авария)
• инициативно информировать персонал о выходе за пороговые значения по параметрам давления газа, температуры воздуха, концентрации газа, изменении состояния дверей и исполнительных механизмов предохранительно-запорных устройств, пропадании внешнего питания 220 В

• хранить и отображать в виде графиков архивы значений аналоговых параметров
• хранить архивы событий, происшедших в ГРП, и результаты сеансов связи

Сроки выполнения проекта:
Система разработана и внедрена в течение 12 месяцев, из них разработка собственно SCADA-проектов занимает от одного до пяти рабочих дней (для одного проекта).

Результаты и эффект внедрения автоматизации контроля газовой сети ГРП:

Скорость реагирования оперативных служб возросла в десятки раз.

Предотвращена авария: в результате правильной настройки предельных (пороговых) значений и своевременного обнаружения персоналом начала недопустимого падения давления на входе головного ГРП газовой сети предотвращено аварийное отключение подачи газа в крупный районный центр в зимний период при температуре наружного воздуха ниже -25 градусов Цельсия.

Сохранено от повреждения газовое и отопительное оборудование в зимний период при отказе котла.
Предотвращено хищение оборудования ГРП.

Получен неизвестный ранее статистический материал в виде графиков давлений и температур, который использован при тонкой настройке линий редуцирования и для планирования капитального ремонта оборудования.

Принято решение отказаться от ежедневных объездов ГРП с целью контроля их состояния (в ряде случаев протяженность маршрутов ежесуточного объезда составляет от 150 до 300 км), высвободить транспортные и людские ресурсы.

Разработчики:
ЗАО «КОНА-Связь» – проектирование системы, изготовление шкафов телеметрии, проектные и строительно-монтажные работы, включая шеф-монтаж, пуско-наладочные работы.
ОАО «Уральские газовые сети» - участие в формировании технического задания, пусконаладочных работах.

В настоящее время подобными системами оборудованы 37 центров контролигующих работу газовых сетей. Эти центры расположенных в различных регионах России и контролируют более 530 объектов.
