Заказчик: ООО «Юг Логистик - сервис», г. Москва Описание технологического процесса:
Объектом мониторинга и удалённого управления являются системы электрооборудования и отдельные агрегаты складского комплекса площадью 12000м2. Решаемые задачи:
АСУ ТП управления системами и агрегатами электрооборудования склада позволяет реализовать функции управления отдельными функциональными комплексами и агрегатами от АРМ диспетчера. Связь между контроллерами удаленных систем и АРМ диспетчера реализована по физической линии протоколом Modbus RTU.
При отказе АРМ диспетчера или нарушении связи с ним управление возможно от релейных шкафов автоматики, располагаемых в комнате охраны. На панелях шкафов размещена арматура индикации и управления каждой из систем и отдельных агрегатов.
При нарушении связи с этими шкафами управление системами возможно от панелей силовых шкафов этих систем, на которых световыми индикаторами отображается состояние систем.
Таким образом, система предусматривает три уровня управления и информационного обеспечения. Состав и структура системы автоматизации:
Система нижнего уровня реализует автоматическое и автоматизированное управление следующими функциональными комплексами и системами: насосной станцией системы внутреннего пожаротушения насосной станцией системы внешнего пожаротушения, дымоудаления, подпора дыма, управления кровельными воронками вентиляции склада, вентиляции офисов, вентиляции туалетов, вентиляции аккумуляторной, управления воротами и тепловыми завесами, автоматики теплового пункта.
| | Система автоматического управления нижнего уровня включает в себя: - 11 управляющих контроллеров FATEK (Facon), которые имеют 209DI, 13AI, 136DO
- 2 измерительныx контроллера BTC – 9300 (Brainchild), связанных по интерфейсу RS-485 c управляющим контроллером, каждый имеет 1DI, 2AI, 2DO, 1AO
- 2 преобразователя частоты Schneider Electric, связанных по RS-485 с управляющими контроллерами, а по интерфейсу 0…10 В с измерительным контроллером. Контроллер каждого преобразователя имеет 4DI, 2AI, 3DO, 1AO
- защитная аппаратура, связана с контроллером дискретными информационными каналами
- группы магнитных пускателей связаны с контроллерами дискретными информационными каналами
- система управления и индикации связана с контроллерами дискретными информационными каналами и каналами управления.

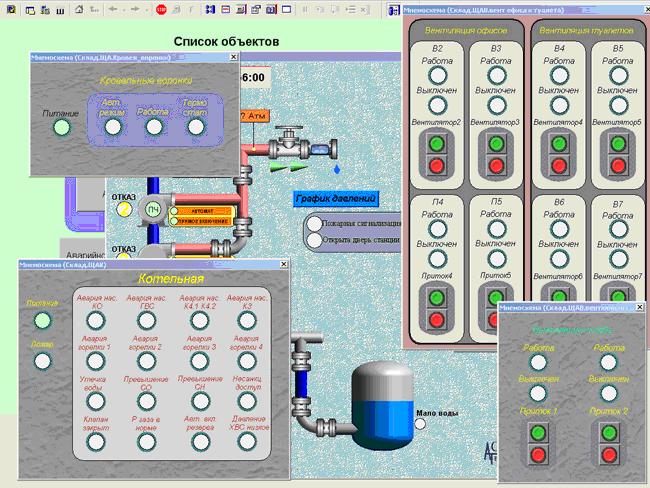

Система управления верхнего уровня реализована на базе компьютера с установленной системой Master SCADA на 500 точек ввода-вывода. Структурная схема системы автоматизации:
АСУ ТП электрооборудованием склада позволяет реализовать получение информации от управляющих контроллеров удаленных систем по запросу диспетчера, а также передачу необходимой информации на удаленные контроллеры для реализации управляющих воздействий. Вся полученная информация о состоянии контролируемых систем и значений параметров архивируется на персональном компьютере АРМ диспетчера. Сроки выполнения проекта:
Разработка и наладка программного обеспечения нижнего уровня были произведены в течение 2,5 месяцев, разработка проекта на Master SCADA была произведена в течение 1 месяца. Эти работы велись параллельно. Достигнутый результат:
Система позволяет получать и регистрировать полную и достоверную информацию о работе и состоянии электрооборудования складского комплекса с формированием архивов, реализовать функции управления отдельными системами и агрегатами из состава электрооборудования от единого АРМ диспетчера, что значительно сокращает время получения информации и снижает вероятность возникновения аварийных ситуаций без увеличения численности обслуживающего персонала. Разработчик: ООО «АСУ-Технология» |
