GPRS-диспетчеризация на базе модемов WRX
Распределенные системы сбора и передачи информации на базе GPRS сетей
Большинство существующих систем с использованием GSM сетей для передачи данных работают в режиме модемного соединения двух узлов, с передачей данных в режиме CSD. Режим CSD является надежным способом передачи данных, но экономически не выгоден, так как оплачивается повременно, а не по количеству переданной информации, как в GPRS. К тому же передача данных в GPRS позволяет создавать распределенные сети, где возможна работа одновременно со всеми модемами сети (в этом случае нужна установка сервера).
Применение GPRS в распределенных системах в общем случае предполагает наличие центрального узла сбора информации (далее - «Диспетчер»). Диспетчер имеет постоянный IP адрес и работает с удаленными узлами по протоколу TCP/IP .
Диспетчером может быть компьютер с программным обеспечением (SCADA) или специальный GSM терминал. Удаленный узел — GSM терминал для подключения к аппаратуре самостоятельно подключается к GPRS, устанавливает соединение с Диспетчером по TCP/IP и регистрируется на нем. При необходимости опроса удаленной аппаратуры Диспетчер устанавливает соединение с GSM терминалом по TCP/IP и осуществляет обмен данными с устройством. Для интегрирования системы WRX в разработки производителей автоматики предоставляется спецификации алгоритмов и протоколов работы по TCP/IP.
Вы можете приобрести готовые системы на базе MasterSCADA для решения большинства типовых задач по диспетчеризации, коммерческому и техническому учету ресурсов в тепловых, газовых, электрических сетях, водоканалах и ЖКХ. WRX может применяться как замена обычным GSM модемам, благодаря тому что может эмулировать работу модема — заменять для пользователя соединение CSD на GPRS в уже существующих системах сбора и передачи информации без замены программного обеспечения диспетчерских. Схема построения системы WRX:

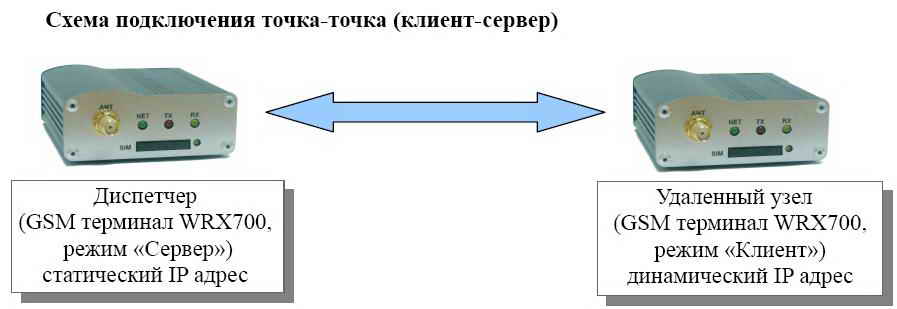

Точка-точка  Возможности:
Прозрачный канал для соединения двух устройств, сразу после включения двух GSM терминалов WRX.
Принцип действия:
Диспетчер работает в режиме сервера и принимает входящее TCP соединение. По созданному TCP соединению происходит двухсторонний обмен данными.

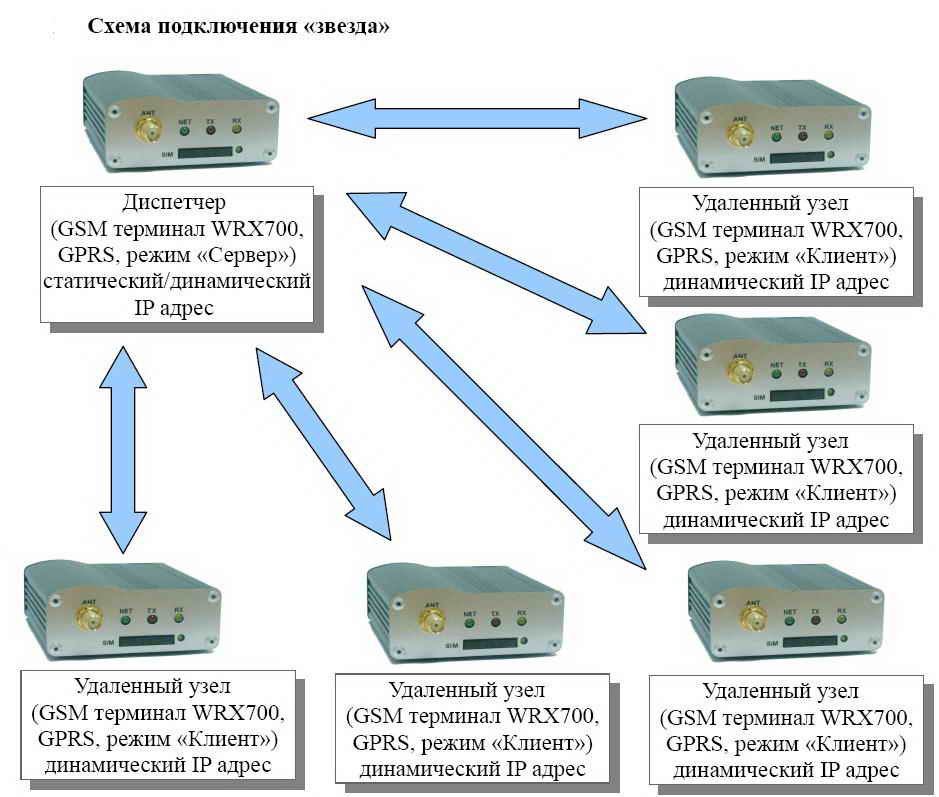

Звезда
Возможности:
Централизованный сбор данных с множества удаленных объектов. Удаленные узлы постоянно на связи. Принцип действия:
Центральным узлом системы (Диспетчером) является узел WRX, подключенный к GPRS и имеющий постоянный IP адрес. Удаленные узлы подключаются к GPRS и устанавливают TCP-соединение с Диспетчером, регистрируются на нем, и ожидают запроса на передачу данных. При необходимости получения информации с определенного узла системы, диспетчер обращается на зарегистрированный IP адрес этого удаленного узла, и устанавливает с ним соединение. После завершения сеанса соединение разрывается, и Диспетчер готов к опросу следующего узла.
Возможности расширения:
При необходимости уменьшить время опроса удаленных узлов, возможно использовать в качестве Диспетчера стороннее серверное программное обеспечение, осуществляющее параллельную работу со всеми узлами системы. При использовании динамических адреса на диспетчере возможна передача информации об IP адресе удаленным узлам в SMS или телефонным звонком.

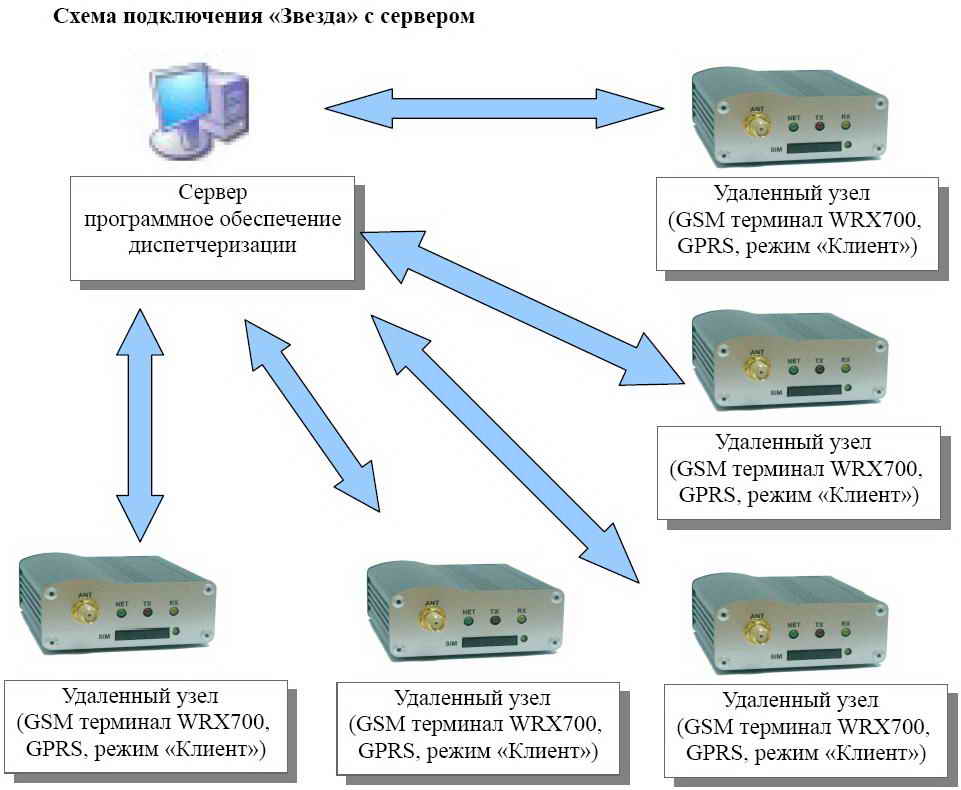

Звезда с сервером
Возможности:
Возможность интеграции системы WRX с программным обеспечением заказчика. Построение систем удаленного администрирования с использованием GSM терминалов WRX позволяет расширить возможности существующих систем и перевести весь обмен данными в режим GPRS.
Реализация:
При использовании серверного ПО возможен одновременный опрос большого количества узлов WRX. При использовании динамических IP адресов на узлах WRX потребуется регистрация каждого узла на сервере и поддержание постоянного канала связи узла с сервером, что не является проблемой при использовании GPRS.
При необходимости опросить аппаратуру, подключенную к одному из узлов, сервер отправляет информацию на узел по уже установленному соединению, данные попадают в порт и поступают в подключенную к узлу аппаратуру.
Благодаря возможности параллельного опроса узлов достигается минимальное время получения данных со всех устройств системы.
|
